Boxplot uitleg: betekenis, maken en aflezen

Een boxplot is een veelgebruikte grafiek binnen de statistiek waarmee je de spreiding van gegevens overzichtelijk kunt weergeven. Door de derde en eerste kwartiel, de mediaan en de uiterste waarden te combineren, krijg je snel inzicht in de verdeling van een dataset en mogelijke uitschieters. Op deze pagina leer je hoe je een boxplot afleest, berekent en zelf maakt, inclusief praktische voorbeelden. Loop je vast bij de statistische analyse van je onderzoek? Dan kan professionele begeleiding of scriptie laten schrijven je helpen om jouw scriptie correct en efficiënt af te ronden.

Op deze pagina lees je:

1. Wat een boxplot is en wanneer je deze gebruikt.
2. Hoe je een boxplot stap voor stap afleest.
3. Hoe je kwartielen en een boxplot berekent.
4. Een praktisch voorbeeld met uitleg.
5. Het verschil tussen een boxplot en een histogram.

Een boxplot is een grafische weergave van de verdeling van gegevens binnen een dataset. Deze grafiek wordt veel gebruikt in de beschrijvende statistiek om snel inzicht te krijgen in de spreiding, de mediaan en de kwartielen. Een boxplot laat bovendien zien waar eventuele uitschieters zich bevinden en maakt het eenvoudig om datasets met elkaar te vergelijken. Daardoor kun je een boxplot gebruiken om statistische gegevens overzichtelijk te analyseren en te interpreteren.

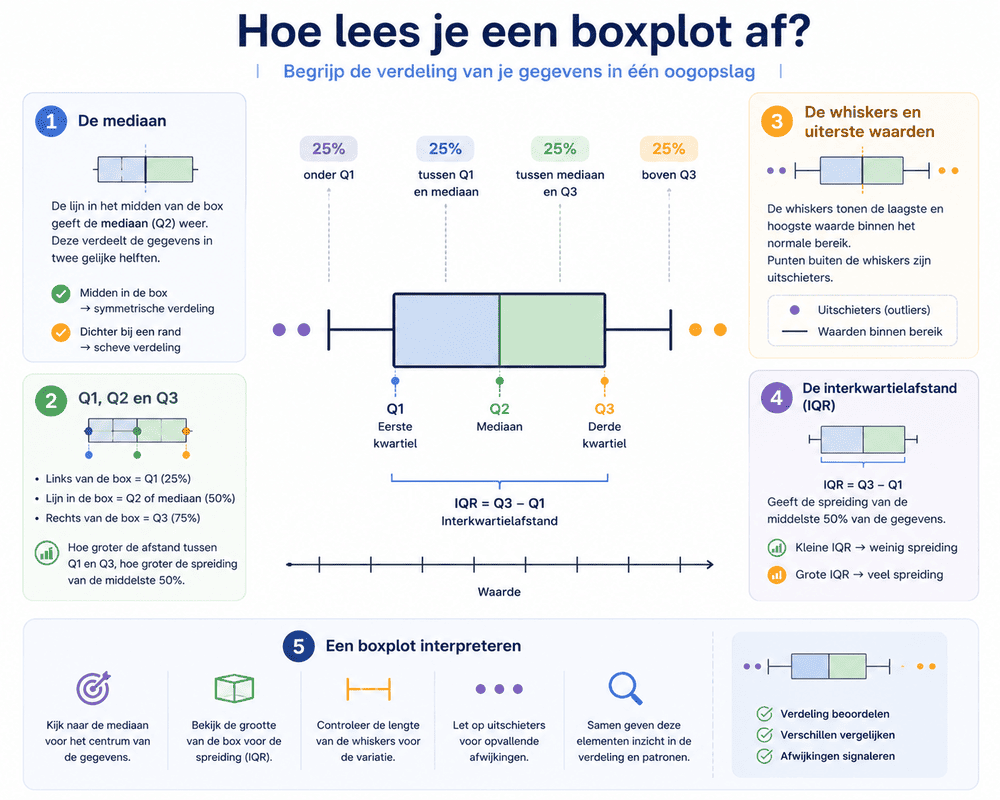

Een boxplot lijkt op het eerste gezicht misschien ingewikkeld, maar zodra je de verschillende onderdelen kent, kun je een dataset snel analyseren. De grafiek laat zien hoe de gegevens zijn verdeeld, waar de middelste waarden liggen en of er uitschieters aanwezig zijn. Door de verschillende onderdelen afzonderlijk te bekijken, kun je de resultaten eenvoudig interpreteren.

De lijn in het midden van de box geeft de mediaan weer. De mediaan is het middelste getal van een geordende dataset en verdeelt de gegevens in twee gelijke helften. Ligt de mediaan precies in het midden van de box, dan is de verdeling vaak redelijk symmetrisch. Ligt deze dichter bij een van de randen, dan kan de verdeling scheef zijn.

De linkerzijde van de box geeft het Q1 of eerste kwartiel weer. De lijn in de box is het Q2, oftewel de mediaan. De rechterzijde van de box is het Q3 of derde kwartiel. Samen verdelen deze drie kwartielen de dataset in vier gelijke delen. Hoe groter de afstand tussen Q1 en Q3, hoe groter de spreiding van de middelste 50% van de gegevens.

Aan beide zijden van de box bevinden zich de whiskers. Deze lijnen lopen naar de laagste en hoogste waarde binnen het normale bereik van de dataset. Punten die buiten de whiskers liggen, worden meestal als uitschieters weergegeven. Hierdoor zie je direct of bepaalde waarnemingen sterk afwijken van de overige gegevens.

De interkwartielafstand is het verschil tussen het eerste en derde kwartiel. Deze maat geeft aan hoe groot de spreiding van de middelste helft van de gegevens is. Een kleine interkwartielafstand betekent dat de waarden dicht bij elkaar liggen, terwijl een grotere afstand wijst op meer variatie binnen de dataset.

Wanneer je een boxplot afleest, kijk je niet alleen naar de mediaan, maar ook naar de grootte van de box, de lengte van de whiskers en de aanwezigheid van uitschieters. Zo kun je snel beoordelen hoe de gegevens zijn verdeeld en of er opvallende verschillen of afwijkingen aanwezig zijn. Daardoor is een boxplot een krachtig hulpmiddel voor het analyseren van statistische gegevens.

Een boxplot maken begint met het ordenen van je gegevens. Daarna bepaal je de belangrijkste statistische waarden en teken je de grafiek stap voor stap.

Voordat je een boxplot tekent, is het belangrijk om de belangrijkste statistische waarden van je gegevens te bepalen. Onderstaande tabel laat zien welke stappen je volgt en waarom iedere stap nodig is.

Stel dat tien studenten de volgende cijfers behalen voor een tentamen:

6, 7, 7, 8, 8, 9, 10, 10, 11, 12

Na het ordenen van de gegevens krijg je de volgende waarden:

In dit voorbeeld ligt de helft van alle resultaten tussen Q1 (7) en Q3 (10). De mediaan van 8,5 geeft aan dat de helft van de studenten lager en de andere helft hoger scoorde. Omdat de afstand tussen de kwartielen beperkt is en er geen extreme waarden buiten het normale bereik voorkomen, laat de boxplot een relatief gelijkmatige verdeling van de cijfers zien. Hierdoor kun je de resultaten snel vergelijken en interpreteren.

Zowel een boxplot als een histogram worden gebruikt om gegevens te analyseren, maar ze laten de informatie op een andere manier zien. Welke grafiek het meest geschikt is, hangt af van het doel van je analyse en welke kenmerken van de gegevens je wilt vergelijken.

Gebruik een boxplot wanneer je snel de spreiding van gegevens wilt beoordelen of verschillende groepen met elkaar wilt vergelijken. Een histogram is juist geschikter als je wilt zien hoe individuele datapunten over de verdeling van de data zijn verspreid. Beide grafieken vullen elkaar aan en worden vaak samen gebruikt om een dataset volledig te analyseren.
